Çok Katmanlı Şişirme Makinesi Nasıl Seçilir: Yapılandırma, Maliyet ve Deneme Kontrolleri

Katman sayısıyla değil kapsayıcı spesifikasyonuyla başlayın

"Üç katmanlı şişe makinesi" talebi çok fazla kararı açık bırakıyor. İçeriği, kap geometrisini, reçine sınıflarını, gerekli çıktıyı veya duvarın katmanlara ayrılmasının nedenini tanımlamaz. Bir tedarikçi, yanlış malzeme sistemini teklif ederken bu talebe bir makine kategorisiyle yanıt verebilir.

Bitmiş kapla başlayın. Çizimini, boyun yüzeyini, sap düzenini, nominal kapasitesini ve bitmiş ağırlığını sağlayın. Gerekli görünümü, servis koşullarını ve performans kontrollerini ekleyin. Açık renkli bir deterjan şişesi ile oksijene duyarlı bir paket, hacimleri ve toplam ağırlıkları eşleşse bile farklı kanıtlara ihtiyaç duyar.

Gereksinimleri kabul öğelerine dönüştürün

"İyi bariyer" veya "yüksek mukavemet" gibi gevşek terimleri tanımlanmış bir test ve kabul limitiyle değiştirin. Şişenin belirli bir kullanım sırasına dayanması, belirli bir görünümü koruması veya ürün koruma hedefini karşılaması gerekip gerekmediğini belirtin. Test koşulu, ilgili olduğunda içerik veya simülan dahil olmak üzere limitin dışındadır.

Zorunlu gereksinimleri tercihlerden ayrı tutun. Tek katmanlı bir yapı zaten spesifikasyonu geçiyorsa, bunu referans seçeneği olarak kullanın. O halde çok katmanlı bir teklifin açık bir nedene ihtiyacı vardır: farklı bir yüzey, tanımlanmış bir çekirdek malzeme, bir bariyer işlevi veya referansın ekonomik olarak karşılayamayacağı başka bir gereksinim.

Ürün karışımını da belirtin. Tekrarlanan uzun siparişlere hizmet veren bir hattın, çeşitli renklerde kısa partiler yapan bir hattan farklı bir değişim yükü vardır. Yalnızca en kolay şişeyi test etmek yerine, planlanan en küçük ve en büyük ürünleri dahil edin. Bu, ekipman tartışmasına kullanılabilir bir sınır sağlar.

Yapıyı seçmeden önce her katmana bir iş verin

Ko-ekstrüzyon üflemeli kalıplama, kalıp içi boş parçayı oluşturmadan önce malzeme akışlarını katmanlı bir kalıp halinde birleştirir. Seçim sorusu, bu katmanların konteynere nasıl hizmet ettiğidir. Kinggle'ınçok katmanlı ortak ekstrüzyona genel bakışTemel süreci ve ortak katman fonksiyonlarını açıklar.

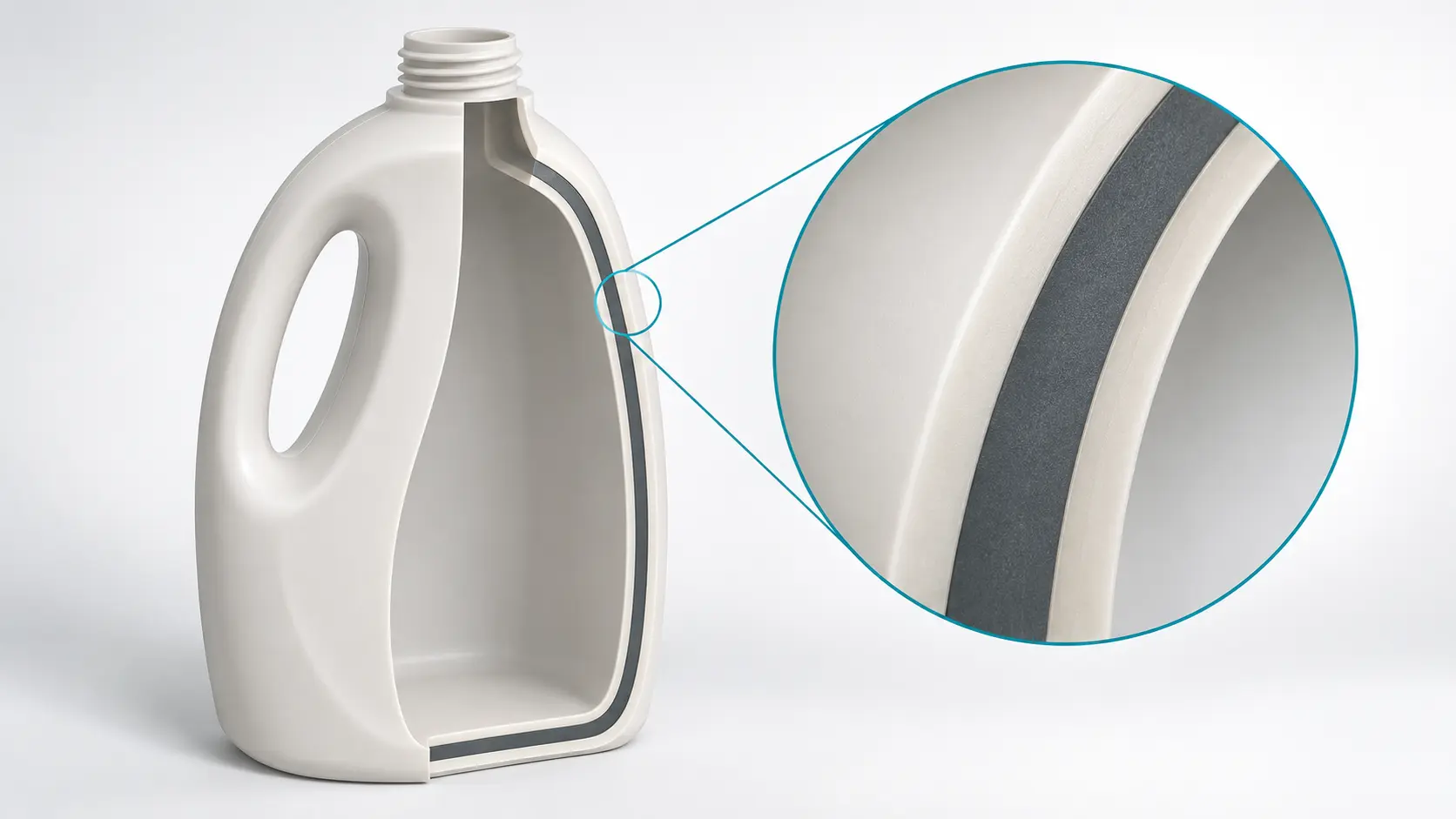

Çift katmanlı şişirme makinesi, iç ve dış yüzeylerin farklı formülasyonlara ihtiyaç duyduğu durumlarda uygun olabilir. Üç katmanlı üflemeli kalıplama makinesi, bu yüzeyler arasına ayrı bir çekirdek ekler. Her iki açıklama da kendi başına dayanıklılık, kimyasal uyumluluk veya bariyer performansı sağlamaz. Bu özellikler için hala seçilen malzemelere, geometriye ve test sonuçlarına ihtiyaç vardır.

Malzemeleri sistem olarak belirtin

Kabuk/çekirdek/kabuk yapısı için her konumdaki reçine ve katkı maddesi paketini tanımlayın. Satın alınan geri dönüştürülmüş ham maddeyi öğütücüden geri dönen üretim kırpıntısından ayırın. Basitçe "yeni/eski/yeni" olarak tanımlanan bir tarif, tutarlılığı ve malzeme kullanımını değerlendirmek için gereken bilgileri gizler.

Gömülü geri dönüştürülmüş çekirdeği, içindekilere uygunluğun otomatik kanıtı olarak görmeyin. Amaçlanan kullanım için gereken malzeme belgelerini ve ürüne özel değerlendirmeyi talep edin. Benzer şekilde, geri dönüştürülmüş içerik ve geri dönüştürülebilirlik ayrı sorulardır. Bunlardan biri kaba ne girdiğiyle ilgilidir; diğeri ise daha sonra paketin tamamına ne olabileceğiyle ilgilidir.

Bariyer katmanı malzeme sistemini değiştirir

Kuraray tanımlarGaz bariyeri malzemesi olarak EVAL EVOHpaketleme ve diğer uygulamalarda kullanılır. Onunteknik sunumaynı zamanda poliolefin ve EVOH arasındaki bağlantı katmanlarını da gösterir. Bu yapışkan konumları, katman sayımının dışında değil, yapı ve ekipman incelemesine aittir.

Yapışkan türleri, kullanım talimatları ve kararlaştırılan bariyer koşulları dahil olmak üzere tam reçine kombinasyonunu isteyin. Malzeme geçirgenlik değeri, bitmiş bir şişe için raf ömrü sonucu değildir. Kap, kapak, içerik ve kullanım koşullarının kendi doğrulaması gerekir. Bu spesifikasyona sahip olmayan bir bariyer reçinesi eklemek, satın alma kararını yarım bırakır.

Teklif edilen makinenin katman tarifini çalıştırıp çalıştıramayacağını kontrol edin

Çok katmanlı bir ekstrüzyon şişirme makinesinin hem kap hem de kafasını besleyen malzeme akışlarıyla eşleşmesi gerekir. Her bir ekstrüderi, besleyiciyi, malzeme yolunu ve katman konumunu adlandıran bir ekipman programı isteyin. Çizim aynı zamanda kalıp çıkışlarını, istasyonlarını ve kalıp boşluklarını da tanımlamalıdır. Bu sayımlar sistemin farklı kısımlarını tanımlar.

Çok kafalı bir makine, bir kalıplama etkinliği için birkaç parça üretir. Çok katmanlı bir kalıp kafası, bir parison duvarı içinde katmanlar oluşturur. Bir alıntı bu özellikleri birleştirebilir ancak biri diğerini oluşturmaz. Benzer şekilde, katman sayımı tek başına güvenilir bir ekstruder sayımı sağlamaz. Gerçek feed eşlemesini okuyun.

Malzeme akışlarını eksiksiz birimlerle boyutlandırın

Ekstrüzyon boyutlandırma için brüt parison talebini kullanın. Biten şişe kütlesi tek başına kırpılacak malzemeyi dışarıda bırakır. Kalıplanmış kap başına brüt kütleyi ve saat başına oluşturulan kapların sayısını tanımlayın. Çok çıkışlı bir düzenleme için tüm kapları bu üretim hızına dahil edin.

Bitmiş kütlesi 40 g ve brüt parison tahsisi 55 g olan varsayımsal bir şişeyi düşünün. Kalite reddedilmeden önce hattın saatte 1.200 şişe oluşturduğunu varsayalım. Bu örnekteki 15 g'lık fark, standart bir hurda payı değil, kesimdir. Bu girdiler yöntemi göstermektedir; bunlar Kinggle üretim sonuçları değildir.

20/60/20 tarifi, önerilen bir geri dönüştürülmüş içerik oranı değil, bir hesaplama varsayımıdır. Bir malzeme akışı birden fazla konumu besliyorsa, söz konusu akışın yükünü hesaplarken bu konumları birleştirin. Ayrıca planlanan en küçük şişeyi ve katman payını da kontrol edin. Maksimum çıkış rakamı, düşük ilerleme hızında istikrarlı bir çalışma sağlamaz.

Başlangıç ​​noktası olarak Kinggle'ın ürün seçeneklerini kullanın

Kinggle'ınKGB2L 2L tek istasyonlu makinetek, çift ve üç katmanlı seçenekleri listeler.KGB5D 5L çift istasyonlu makineaynı katman seçeneklerini farklı bir platformda listeler. Both pages separately describe multi-die-head configurations, which reinforces why layer count and outlet count need separate entries in the quotation.

Yayınlanan kapasite sınıfları platformun daraltılması açısından faydalıdır. Reçineye özgü konfigürasyon incelemesinin yerini almazlar. Hangi vida tasarımlarının, besleme sistemlerinin ve kafa seçeneklerinin önerilen tarife uygun olduğunu sorun. Temel HDPE plastikleştirme figürünü, belirtilmemiş çok katmanlı bir sistemin birleşik kapasitesi olarak değerlendirmeyin.

Birlikte ekstrüzyon şişirme kalıplama makinesi teklifi için, her malzeme akışı için kararlaştırılan akış aralığını, hazırlık gerekliliklerini, gerektiğinde filtrelemeyi, reçete kontrollerini ve temizleme prosedürünü kaydedin. Fiyata hangi yardımcıların dahil olduğunu belirtin. Gösterimde çalışan bir malzeme devresinin yine de belirtilen makine sınırlarının dışında ekipmana ihtiyacı olabilir.

Yalnızca tarif ekranında değil, kalıplanmış kaptaki katmanları doğrulayın

Katman oranı kontrolü malzeme temini ile başlar ancak kabul, bitmiş kaba aittir. Doğru yüzdeleri gösteren bir ekran, bir omuz veya köşedeki katman kalınlığını göstermez. Toplam parça ağırlığı da yetersizdir: her bir malzemenin nerede bittiğini değil, kabın tamamını tanımlar.

Üç kaydı ayrı tutun: kütle tarifi, toplam duvar kalınlığı profili ve parçada ölçülen katman dağılımı. İdeal bir kesitte bile farklı malzeme yoğunlukları, kütle fraksiyonunun otomatik olarak kalınlık fraksiyonu olmayacağı anlamına gelir. Yerel şekillendirme ve akış, tarif yüzdesini duvar garantisine dönüştürmek yerine konteyneri incelemek için başka bir neden daha ekler.

Konum bazlı örnek plan oluşturun

Gerçek çizimden ölçüm konumlarını seçin. Geometrinin veya kullanımın ince bir kesit oluşturduğu alanları ekleyin, ardından dağıtım modelini göstermek için yeterli sayıda gövde konumu ekleyin. Her numunede istasyonu, çıkışı, zamanı ve tarif revizyonunu tanımlayın. Aksi takdirde, karışık bir şişe tepsisi, konuma özgü bir sorunu gizleyebilir.

Malzemelere uygun bir kesit ve ölçüm yöntemi kullanın. Sıradan görsel inceleme benzer reçine katmanlarını ayırt edemeyebilir. İnce bir işlevsel katman performansı kontrol ettiğinde, laboratuvarın bunu nasıl tanımlayacağına ve ilgili paket özelliğinin nasıl test edileceğine karar verin. Kesilmiş bir duvarın fotoğrafı tek başına tam bir bariyer sonucu değildir.

Tarifi değiştirmeden önce semptomu teşhis edin

Dış renk tutarsız görünüyorsa öncelikle onaylı malzeme partisini, renk formülasyonunu ve ölçülen cilt dağılımını karşılaştırın. Renklendiricinin hemen artırılması, maliyet ve proses koşullarını değiştirirken bir semptomu maskeleyebilir. Görünür bir ayrım için, her ekstrüderi bir kerede ayarlamadan önce malzeme eşleştirmesini, yapıştırıcı gereksinimini ve işleme kaydını gözden geçirin.

Yerel ince bir alan için katman ölçümlerinin yanı sıra parison konumlandırmasını ve toplam duvar dağılımını inceleyin. Kinggle'ıncemaat programlama kılavuzuprofil zamanlamasının, takım hizalamasının ve ekstrüzyon stabilitesinin neden önemli olduğunu açıklıyor. Bir temel kaydedin ve bir sonraki örneğin etkiyi açıklayabilmesi için her seferinde bir kontrollü değişkeni değiştirin.

Performans kontrollerini kapsamlarıyla eşleştirin.ASTM D2463-23su dolu üflemeli kalıplanmış termoplastik kapların düşme darbe direncini ele alır.ASTM D2659-16(2023)sütun kırma özelliklerini ele alır. Her iki test de tek başına bariyer performansını veya amaçlanan içerikle uyumluluğu ortaya koymaz. Denemeden önce geçerli yöntemler ve ürün limitleri konusunda mutabakata varın.

Yalnızca reçine fiyatını değil, kabul edilen konteyner başına maliyeti karşılaştırın

Daha düşük bir çekirdek reçine fiyatı, çok katmanlı bir yatırımı destekleyebilir, ancak finansal karşılaştırmanın sonunda aynı kabul edilen ürüne ihtiyaç vardır. Yapıları ancak her ikisi de kapsayıcı özelliklerini karşıladıktan sonra karşılaştırın. Aksi takdirde, görünüşte daha ucuz olan seçenek, testi geçmek için gereken materyalden daha azını içerebilir.

Satın alma maliyetini iç dolaşımdan ayrı tutun. Öğütücüden gönderilen ve hatta geri gönderilen kırıntıların hâlâ elleçlenmeye, enerjiye ve kontrole ihtiyacı var. Ancak bu aynı polimerin başka bir satın alınması değildir. Brüt ekstrüzyon kütlesini her geçişte yeni satın alınan reçine olarak saymak, malzeme maliyetini abartabilir.

Sınırları net olan bir toplu defter kullanın

Aynı dönemde satın alınan tüketilen girdileri, kabul edilen çıktıyı, kurtarılmamış hurdayı, tasfiye malzemesini ve envanter değişikliklerini kaydedin. Dahili iadeleri ayrı ayrı takip edin. Geri dönüştürülmüş kırpıntıları iki kez sayabilecek evrensel bir hurda yüzdesi uygulamak yerine, malzeme kayıplarını gerçekte bu sınırın dışına çıktıkları yerde şarj edin.

Aşağıdaki örnekte piyasa fiyatları veya Kinggle teklifi değil, varsayımsal maliyet birimleri kullanılmaktadır. Her iki seçenek de her biri 40 g ağırlığında 10.000 kabul edilebilir kap üretiyor. Envanter değişikliğinin olmadığını varsayalım. Tek katmanlı reçinenin maliyeti 100 birim/kg'dır. Çok katmanlı seçenek için, satın alınan girdi karışımı 100'de %20 dış malzeme, 75'te %60 çekirdek ve 100 birim/kg'da %20 iç malzemedir.

Hesaplamada belirtilen karışım maliyetinin satın alınan ve tüketilen tüm girdilere uygulandığı varsayılmaktadır. Kasıtlı olarak çok katmanlı seçeneğe daha fazla kurtarılmamış kayıp verir. Buna rağmen malzeme-maliyet avantajı sipariş başına 4.450 adettir. Bu miktar, avantaj ortadan kalkmadan önce ekstra işletme ve sahip olma maliyetleri için mevcut ödenektir.

Çok katmanlı seçeneği siparişe 2.000 birim eklerse, bu sınırlı karşılaştırmada toplam maliyeti 38.550 birim veya kabul edilen konteyner başına 3.855 olur. Gerçek fiyat teklifleri daha kapsamlı bir sınıra ihtiyaç duyar: işçilik, kamu hizmetleri, bakım ve ekstra ekipmanın sahip olma maliyeti. Varsayılan her girişi fabrikanın kendi defteriyle değiştirin.

Tasarrufun arkasındaki üretim programını kontrol edin

Sık tarif veya renk değişiklikleri, temizleme kayıplarını ve kurulum süresini belirleyici hale getirebilir. Yalnızca istikrarlı bir çalışmayı değil, parti uzunluklarını ve planlanan sipariş sırasını da karşılaştırın. Uzun bir siparişte gösterilen malzeme tasarrufu, birden fazla kısa partinin kayıplarını karşılamayabilir. Fabrikanın gerçekte planlayacağı değişiklikleri deneyin.

Malzeme fiyatları değişse bile hesaplamayı koruyun. Yararlı bir maliyet modeli, alıcının ürün gereksinimlerini değiştirmeden çekirdek fiyatı, kabul edilen verimi ve parti boyutunu değiştirmesine olanak tanır. Tek bir cazip tasarruf yüzdesi üretmek yerine, teklifin nerede ödeme yapmayı bıraktığını ortaya koymalıdır.

Konfigürasyonu malzemeye özel bir makine denemesinde kanıtlayın

Denemeyi amaçlanan kap ve malzemeler etrafında düzenleyin. Kolay bir gösteri reçinesi, makinenin çalıştığını tespit edebilir, ancak alıntı yapılan sistemin zorlu bir çekirdek formülasyona mı yoksa ince bir işlevsel katmana mı sahip olduğuna cevap veremez. Deneme planında satın alınan yapıyı, ana konfigürasyonu, yardımcıları ve aşağı yönlü operasyonları tanımlayın.

Malzemeyi çalıştırmadan önce numune planını, ölçüm yöntemlerini, ürün limitlerini ve çıktı tanımını kabul edin. Gerekli süre, denemenin ne göstermesi gerektiğine bağlıdır. Bu olaylar kabul sorusunun bir parçası olduğunda stabilizasyon, malzeme ikmali veya ilgili yeniden başlatmayı dahil edin. İsteğe bağlı bir çalışma uzunluğu, tanımlanmış bir testin yerine geçmez.

1. Denemeyi onaylı kap çizimi, kalıp revizyonu ve kesin reçine dereceleriyle eşleştirin. Malzeme partilerini ve hazırlama koşullarını kaydedin.
2. Ekstruderden katmana haritalamayı, toplu tarifi ve dahil edilen malzeme taşıma ekipmanını onaylayın. Başlangıç ​​kontrol ayarlarını kaydedin.
3. Kararlaştırılan kararlı durumu oluşturun. Test sırasında gerçek proses değerlerini, müdahaleleri ve herhangi bir tarif değişikliğini kaydedin.
4. İstasyona, çıkışa ve zamana göre izlenebilir numuneler toplayın. Yalnızca en iyi şişeleri sunmak yerine başarısız numuneleri kalite kaydında tutun.
5. Belirtilen yerleri ölçün ve kararlaştırılan işlevsel testleri gerçekleştirin. Her kabul sonucunu kendi örneğine ve yöntemine bağlayın.
6. Kabul edilen çıktıyı, kurtarılmayan kayıpları ve ilgili geçiş veya yeniden başlatma sonuçlarını kaydedin. Geçen konfigürasyonu ve tarifi dondurun.

Tek bir çekici numuneden ayrı proses kapasitesi

Süreç hala sürüklenirken bir örnek geçebilir. Kararlaştırılan gözlem penceresi boyunca ve dahil edilen olaylardan sonra örnekleri karşılaştırın. Bir malzeme partisi veya yedek malzeme görünümü veya katman dağılımını değiştirirse kanıtları koruyun ve nedenini araştırın. Ortalamalar tek başına bir çıkıştaki veya zamanın bir noktasındaki arızaları gizleyebilir.

Çıktı için, kabul edilen kapları kararlaştırılan üretim süresine bölünerek kullanın. Durdurmaların, reddetmelerin ve sonraki bekletmelerin hesaplamaya nasıl dahil edildiğini belirtin. Hedef hattın tamamını ilgilendiriyorsa, test edilen sınıra düzeltme ve incelemeyi dahil edin. Bir makine tezgahı ve bitmiş, kabul edilmiş kaplardan oluşan bir kutu farklı sonuçları ölçer.

Kinggle'ınfabrika kabul testi kılavuzuBir sonucun makineye, ürüne, yönteme ve limite nasıl bağlanacağını açıklar. Çok katmanlı seçim için malzeme akışı programını, katman ölçümlerini ve tarif revizyonunu bu kayda ekleyin. Açık öğeleri ve bunları kapatmak için gereken kanıtları belgeleyin.

Malzemeye özel bir deneme, satın alma riskini tarafların gerçekten kontrol ettiği koşullara daraltır. Gelecekteki her reçine veya üründe performans sözü vermez. Malzeme sistemindeki veya konteyner spesifikasyonundaki herhangi bir değişiklik, aynı katman sayısının aynı sonucu garanti ettiği varsayımından ziyade, tanımlanmış bir incelemeyi gerektirir.
