Üç anaşişirme makineleri türleriBunlar ekstrüzyon şişirmeli kalıplama (EBM), enjeksiyonlu şişirmeli kalıplama (IBM) ve enjeksiyon gerdirmeli şişirmeli kalıplamadır (ISBM). EBM, küçük şişelerden 2000 litrelik tanklara kadar en geniş aralığı kapsar ve küçük parçalar için sürekli makineler ve büyük parçalar için akümülatör makinelerine ayrılır. IBM, hassas boyunlu küçük şişeler üretiyor. ISBM şeffaf PET şişeler üretiyor. Ürününüz türüne karar verir. Aşağıdaki tabloda bulun.
Her içi boş plastik ürün üç makine ailesinden birinden gelir. Doğru olanı seçtiğinizde hattınız yıllarca zayıf çalışır. Yanlış olanı seçerseniz hiçbir ayar sizi kurtaramaz.
Alıcılar genellikle haftalarca süren kafa karıştırıcı araştırmalardan sonra bize ulaşırlar. Çoğu makale üç türü listeler, her birini iki cümleyle açıklar ve durur. Kimse alt türleri açıklamıyor ve büyük kaplar için asıl karar alt türdür.
Bu kılavuz bunu düzeltir. Ekstrüzyon şişirme makineleri üretiyoruz, dolayısıyla bu aileyi içeriden tanıyoruz. Diğer iki tür için size neyi iyi yaptıklarını ve bizden uzağa da dahil olmak üzere başka bir yere ne zaman bakmaları gerektiğini söylüyoruz.
Bir bakışta üç ana tür
| EBM | IBM'in | ISBM | |
|---|---|---|---|
| Nasıl çalışır? | Bir tüpü (parison) çıkarır, bir kalıp içinde şişirir | Bir ön kalıp enjekte eder, sonra onu patlatır | PET preformunu enjekte eder, uzatır ve üfler |
| Boyut aralığı | En geniş — 2000 L'lik tanklara kadar küçük şişeler | Küçük - genellikle 1 L'nin altında | Küçük ila orta boy — su ve içecek şişeleri |
| İmza gücü | Büyük parçalar, kulplar, çok katmanlı duvarlar | Hassas boyunlar, kesim hurdası yok | Şeffaf, güçlü, hafif PET şişeler |
| Tipik malzemeler | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | PET |
| Tipik ürünler | Bidonlar, variller, IBC tankları, yakıt depoları, oyuncaklar | Hap şişeleri, kozmetik kavanozları, damlalıklar | Su, soda, meyve suyu, yemeklik yağ şişeleri |
Ekstrüzyon şişirme kalıplama (EBM)
Ekstrüzyon şişirme kalıplama makinesi plastiği eritir, onu parison adı verilen içi boş bir tüp şeklinde bir kalıbın içinden iter, ardından tüpün etrafındaki kalıbı kapatır ve havayla şişirir. Plastik kalıbın şeklini alır, soğur ve dışarı çıkar.
EBM, diğer iki türün birleşiminden daha fazla ürünü kapsamaktadır. Kulpları (bidonlardaki yerleşik tür), çok katmanlı duvarları ve başka hiçbir işlemin ulaşamayacağı boyutları yönetir. Aynı zamanda karşılaştırılabilir parçalar için üçü arasında en ucuz takımları çalıştırır.
Aile iki kola ayrılıyor ve bu bölünme çoğu alıcının düşündüğünden daha önemli. Bunları derinlemesine karşılaştırdık.akümülatör vs sürekli kılavuz- işte kısa versiyonu.
Sürekli ekstrüzyon makineleri
Sürekli makineler parisonu durmadan ekstrüde eder ve kalıplar onu yakalamak için içeri girer. Yüksek hacimli küçük kaplarda (şişeler, günlük kimyasal ambalajlar, yaklaşık 15 litreye kadar bidonlar) öne çıkıyorlar.
Ürün yelpazemizde iki yapı mevcuttur. Kalıp taşıma makineleri 40 ila 165 kN arası kelepçelemeyle 2 ila 15 L'yi işler. Kavisli kollu makineler, 5-30 L parçalar için hız ve 1-6 katmanlı ko-ekstrüzyon sağlar. Göz atsürekli makine yelpazesitam kadro için.
Akümülatör (depolama kafası) makineleri
Akümülatör makineleri, bir depolama silindirinde eriyiğin tamamını toplar ve ardından tek bir hızlı atışta ateşler. Bu hız, yerçekimi onu esnetip incelmeden önce büyük bir parison oluşturur. Büyük parçaların başka yolu yoktur.

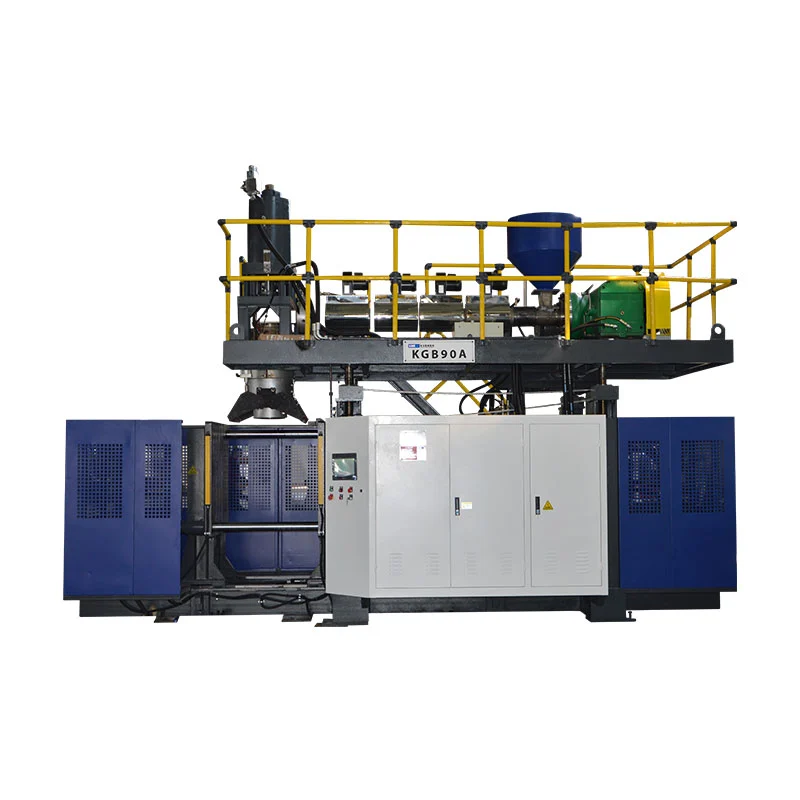

Gerçek sayılar ölçeği gösterir. BizimKGB80A215 kN sıkma ve 5 L akümülatör ile 30 L'lik variller yapar. Üç silindirliKGS1000L-IBC1000 kN kelepçeli ve çift 100 mm vidalı 1000 L IBC tankı üretiyor.akümülatör aralığı2000 L'lik kaplarda ve 1800 kN'de zirveye çıkıyor.
Enjeksiyon şişirme kalıplama (IBM)
Enjeksiyonlu şişirme makinesi, tek makinede iki adımda çalışır. İlk olarak, bitmiş boyunlu katı bir ön kalıbı enjeksiyonla kalıplıyor. Daha sonra sıcak preformu bir şişirme istasyonuna aktarır ve gövdeyi şişirir.
Kazanç kesinliktir. Boyun enjeksiyon kalıplı olarak çıkar, böylece dişler ve sızdırmazlık yüzeyleri her atışta tam boyutlara ulaşır. IBM ayrıca hiçbir şey kesilmediğinden kırpılan hurda da üretmez.
Takas büyüklüktür. IBM, genellikle bir litrenin altındaki küçük kaplara uygundur; hap şişeleri, kozmetik kavanozları, damlalıklı şişeler. Saplı veya gerçek hacimli herhangi bir şey için EBM görevi devralır. Kinggle, EBM'ye odaklanıyor; ürününüz 100 ml'lik ilaç şişesi ise bir IBM uzmanı size daha iyi hizmet verir, biz de öyle söyleriz.
Enjeksiyon gerdirmeli şişirme kalıplama (ISBM)
Enjeksiyonlu gerdirmeli şişirme makinesi, içtiğiniz şeffaf PET şişeleri üretir. PET preformu ısıtıyor, onu bir çubukla uzunlamasına uzatıyor ve aynı anda dışarı doğru üflüyor. Bu iki yönlü esneme polimer zincirlerini hizalar.
Hizalama sihirdir. PET'e cam benzeri berraklık, dayanıklılık ve hafiflik kazandırır; bir soda şişesi birkaç düzine gramlık basınçlı karbonatlamaya dayanıklıdır.
ISBM iki kurulumda çalışır. Tek kademeli makineler, daha küçük çalışmalara ve özel şekillere uygun olan ön kalıbı tek bir makinede kalıplar ve üfler. İki aşamalı hatlar, ön kalıpları ayrı ayrı satın alır veya kalıplar ve bunları yüksek hızda üfler; bu, toplu içecek üretimi için standarttır. PET içecek işi EBM'de değil burada yaşıyor.
Ürününüzü hangi makine tipi üretiyor?
Okuyucular bir süreçle değil bir ürünle gelirler. O halde masayı çevirin. Sol tarafta ürününüzü bulun ve sağ tarafta makine tipinizi okuyun.
| Ürününüz | Makine tipi | Neden |
|---|---|---|
| PET su / soda şişesi | ISBM | Streç PET'e berraklık ve güç verir |
| Hap şişesi, kozmetik kavanozu | IBM'in | Tam boyunlar, kesim hurdası yok |
| Deterjan / şampuan şişesi | EBM — sürekli | Hızlı döngüler, tutma yerleri, renkler, görünüm şeritleri |
| Bidon (1–15 L) | EBM — sürekli | Dahili tutma yerleri, yüksek çıkış |
| Kimyasal varil (30–250 L) | EBM — akümülatör | Ağır parisonun depolanmış bir atışa ihtiyacı var |
| IBC tankı (1000 L) | EBM — akümülatör, 3 silindirli | Sadece bu kadar büyük bir kiliseye giden yol |
| Otomotiv yakıt deposu | EBM — akümülatör, çok katmanlı | Altı katmanlı duvar yakıt buharını engeller |
| Su deposu, kano, yol bariyeri | EBM — akümülatör | Bizimkilere bakındarbe ve rotasyonel kalıplamakarşılaştırmak |
Tüm bunların yukarısında bir çatal daha var. Eğer parçanız oyuk yerine sağlam olsaydı, makalemizi okuyunşişirme kalıplama vs enjeksiyon kalıplamaönce rehberlik edin.
Türe göre satın alma hususları
Makine türü yalnızca süreci değil, yatırımınızın şeklini de belirler. Satın alma yöneticileri herhangi bir şişirme makinesi üreticisinden fiyat teklifi talep etmeden önce dört faktörü tartmalıdır.
Fiyat yapısı.EBM içerisinde konteyner boyutu, sıkma kuvveti, istasyon sayısı ve katman sayısı ile fiyat ölçekleri. Bir şişe makinesi ve bir IBC hattı büyüklük sırasına göre farklılık gösterir. Hiçbir dürüst tedarikçi parçanızı görmeden fiyat vermez; maliyet makine modeline ve üretim gereksinimlerine bağlıdır.
Enerji tüketimi.Makine boyutuna göre enerji terazileri. Kataloğumuzda gerçek ortalamalar listelenmektedir: 2 L makinede 12–18 kW, 30 L KGB80A'da 27–37 kW, IBC hattında 110–150 kW. Her tedarikçiden aynı rakamı isteyin, ardından enerjiyi saat başına değil, bitmiş parça başına karşılaştırın.
Teslimat süresi ve satış sonrası.Büyük özel makinelerin yapımı standart şişe makinelerinden daha uzun sürer. Makineyi kimin kurduğunu, operatörlerinizi kimin eğittiğini ve yedek parçaların ülkenize ne kadar hızlı gönderildiğini sorun. Desteği olmayan bir makine, isim plakasıyla ilgili gelecekteki bir sorundur.
Tedarikçi derinliği.Üreticinin kaç mühendis çalıştırdığını ve makinenin içinde hangi bileşen markalarının bulunduğunu sorun. Kinggle, Mitsubishi PLC'ler, MOOG servo kontrolü ve OMRON ve Schneider Electrics ile birlikte çalışıyor ve bunları açıkça listeliyor. Bileşen sayfasını gizleyen tedarikçinin bir nedeni vardır.
İlk kez alıcıların yaptığı üç hata
Ürün yerine fiyata göre tür seçimi.Yanlış türdeki daha ucuz bir makine, sıfır satılabilir parça üretir. Önce türü kilitleyin. İkinci olarak fiyatta pazarlık yapın.
EBM alt tipinin göz ardı edilmesi."Bir ekstrüzyon makinesi" bir spesifikasyon değildir. Sürekli bir makine 60 L'lik bir varil oluşturamaz ve aşırı büyük bir akümülatör enerjiyi şişelere harcar. Bizimbeş adımlı seçim kılavuzuboyutlandırma matematiğini yürütür.
Kusur konuşmasını atlamak.Her tür kendi yolunda başarısızlığa uğrar ve bunun ne sıklıkta gerçekleşeceğine makine özellikleri karar verir. Küçük boyutlu sıkıştırma her çekimde flaşa neden olur. İmzalamadan önce kusur giderme kılavuzumuzu okuyun ve tedarikçinize makinenin her arızayı nasıl önlediğini sorun.
Sık sorulan sorular
Şişirme kalıplama makinelerinin ana türleri nelerdir?
Şişirme kalıplama makinelerinin üç ana türü, ekstrüzyon şişirme kalıplama (EBM), enjeksiyon şişirme kalıplama (IBM) ve enjeksiyon gerdirmeli şişirme kalıplamadır (ISBM). EBM en geniş ürün yelpazesini kapsar ve küçük kaplara yönelik sürekli makinelere ve variller ve IBC tankları gibi büyük parçalara yönelik akümülatör makinelerine ayrılır. IBM, hassas boyunlu küçük şişeler üretiyor. ISBM şeffaf PET şişeler üretiyor.
Ekstrüzyon ve enjeksiyonlu şişirme kalıplama arasındaki fark nedir?
Ekstrüzyon üflemeli kalıplama, erimiş plastikten içi boş bir tüp oluşturur ve ardından onu bir kalıbın içinde şişirir. Enjeksiyonlu üflemeli kalıplama, ilk önce bitmiş boyunlu katı bir ön kalıbın enjeksiyonla kalıplanmasını sağlar, ardından ön kalıbı son şekline üfler. EBM, şişelerden 2000 litrelik tanklara kadar en geniş boyut aralığını işliyor. IBM, ilaç kapları gibi tam boyun boyutlarına ihtiyaç duyan küçük şişelere uygundur.
Variller ve IBC tankları gibi büyük kaplar için hangi şişirme makinesi tipi en iyisidir?
Akümülatör (depolama kafası) ekstrüzyon şişirme makineleri büyük kaplar yapar. Akümülatör eriyiğin tamamını depolar ve ağır parison kendi ağırlığı altında esneyip incelmeden önce onu hızlı bir şekilde ateşler. Kinggle'ın akümülatör yelpazesi, 20 litrelik makinelerden, 1000 litrelik IBC tankları ve 2000 litrelik konteynerler için üç silindirli sistemlere kadar uzanır.
Hangi tür şişirme makinesi PET su şişeleri yapar?
Enjeksiyonlu gerdirmeli şişirme (ISBM) makineleri, şeffaf PET su ve içecek şişeleri üretir. İşlem, ısıtılmış bir ön kalıbı üflerken uzunlamasına uzatır, bu da polimeri hizalar ve PET'e berraklığını ve gücünü verir. Ön kalıpların ayrı ayrı kalıplandığı ve daha sonra şişirildiği iki aşamalı ISBM, yüksek hacimli içecek üretiminde hakim konumdadır.
Şişirme makinesinin maliyeti nedir?
Maliyet, makine tipine ve özelliklerine bağlıdır. Ekstrüzyon şişirme kalıplamada konteyner boyutu, sıkma kuvveti, istasyon sayısı, katman sayısı ve makinenin etrafındaki otomasyon ile fiyat ölçekleri. Küçük bir şişe makinesi ve 1000 litrelik bir IBC hattı büyüklük sırasına göre farklılık gösterir. Gerçek sayıya giden en hızlı yol, parçanızın hacmine, malzemesine, duvar kalınlığına ve hedef çıktıya dayalı olarak belirlenmiş bir fiyat teklifidir.
Ürününüzü tanıyor ancak makineden emin değil misiniz?
Üretim hattınız için bir şişirme makinesini değerlendiriyorsanız mühendislik ekibimiz, ürün boyutunuza, malzemenize ve üretim hedeflerinize göre doğru tip ve konfigürasyonu onaylamanıza yardımcı olabilir. Parça ayrıntılarını gönderin; ürününüz bizim üretmediğimiz bir makineye aitse dürüst bir yönlendirme de dahil olmak üzere belirli bir öneriyle yanıt verelim. 2002'den bu yana 15 mühendis ekibiyle ekstrüzyon şişirme kalıplama makineleri üretiyoruz.
Hangi makinenin ürününüze uygun olduğunu sorun →Üç tür, tek kural: Ürün makineyi alır. PET şişeler ISBM'ye gidiyor. Hassas küçük boyunlar IBM'e gidiyor. Şampuan şişelerinden 2000 litrelik tanklara kadar her şey ekstrüzyon şişirme işlemine aittir.sürekliVeakümülatörmakineler. Arama tablosunda ürününüzü bulun, ardından makineyiseçim kılavuzu.
